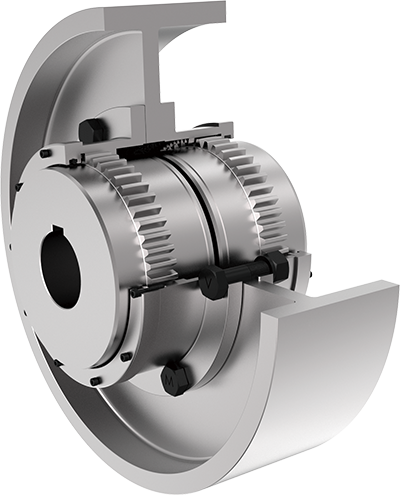

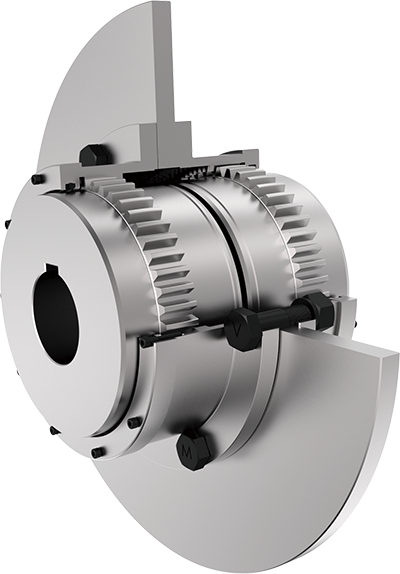

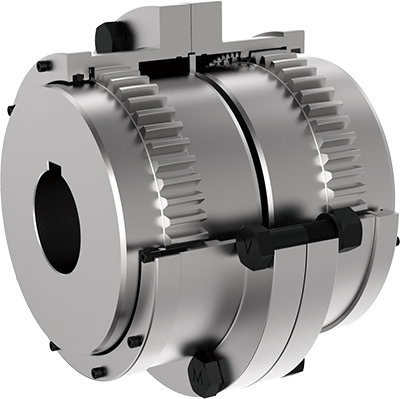

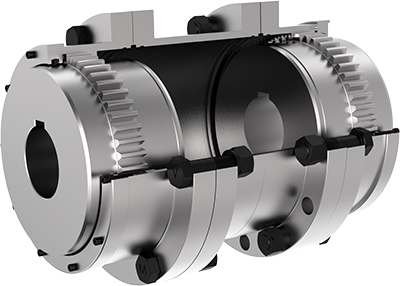

Zahnkupplungen

Außendurchmesser bis 1650 mm

Außendurchmesser bis 1650 mm, Drehzahlen bis 10,000 min-1

Gleicht winkligen, radialen und axialen Wellenversatz aus.

Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung.

Optimiertes Geräusch- und Schwingungsverhalten durch Zahnkopfkorrektur.

Hohe drehmomentübertragung.

Einsetzbar von –40°C bis +130°C

Größe	Drehmoment nominal(Nm)	Drehmoment maximal(Nm)	Drehzahl(min-1)	Gesamtmasse(kg)
1	0.4*10³	0.8*10³	4000	4
2	0.71*10³	1.42*10³	4000	7
3	1.12*10³	2.24*10³	4000	9
4	1.8*10³	3.6*10³	4000	16
5	3.15*10³	6.3*10³	4000	25
6	5*10³	10*10³	4000	35
7	7.1*10³	14.2*10³	3750	50
8	10*10³	20*10³	3300	60
9	16*10³	32*10³	3000	90
10	22.4*10³	44.8*10³	2650	120
11	35.5*10³	71*10³	2350	190
12	50*10³	100*10³	1850	260
13	71*10³	142*10³	1850	360
14	112*10³	224*10³	3300	500
15	180*10³	360*10³	1500	700
16	250*10³	500*10³	1300	900
17	355*10³	710*10³	1200	1400
18	500*10³	1000*10³	1050	2100
19	710*10³	1420*10³	950	2800
20	1000*10³	2000*10³	800	4600
21	1400*10³	2800*10³	750	5800
22	1800*10³	3600*10³	650	7500
23	2500*10³	5000*10³	600	11000
24	3550*10³	7100*10³	550	16000
25	4500*10³	9000*10³	460	27000
